Activiti6.0 – 子流程的传参 | 字痕随行

子流程的传参仅仅限于调用子流程(Call activity)，因为调用子流程试用的是外部已有的流程，相当于重新生成了一个流程实例。

如果在上一次文章中的Flow002内声明了变量，比如声明了Assignments变量，如下图：

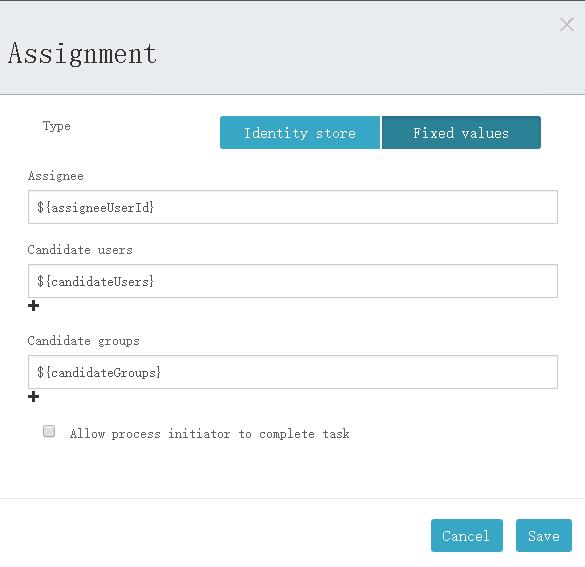

Flow002内UserTask1的Assignments

如果将Flow002作为子流程调用，会直接抛出异常，如下：

HTTP Status 500 - Request processing failed; nested exception is org.activiti.engine.ActivitiException: Unknown property used in expression: ${assigneeUserId}

意思就是使用了未知的属性${assigneeUserId}，要解决这个问题，就需要设置调用子流程的入参和出参，步骤如下：

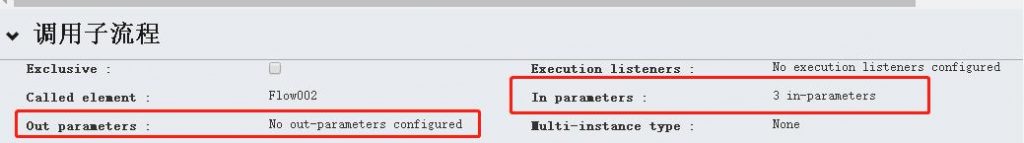

设置入参和出参

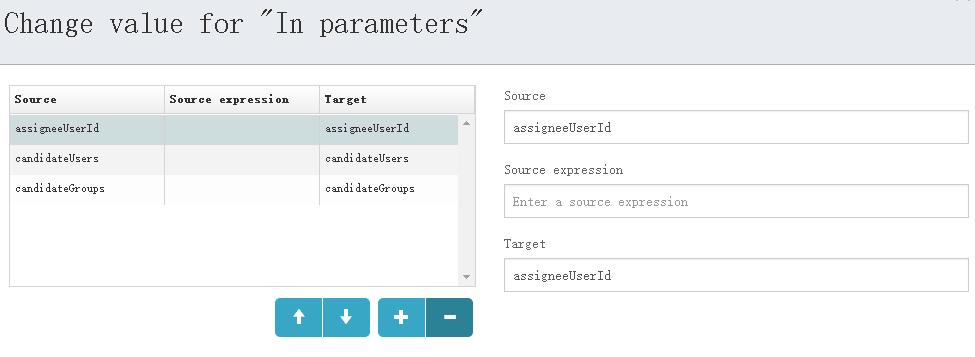

此处以入参为例

设置完毕后，启动时设置以上参数：

//设置办理人、候选人、候选组
map.put("assigneeUserId", "admin");
map.put("candidateUsers", "test1,test2");
map.put("candidateGroups", "group1,group2");

再次运行，启动成功，此时查看数据库，会发现：

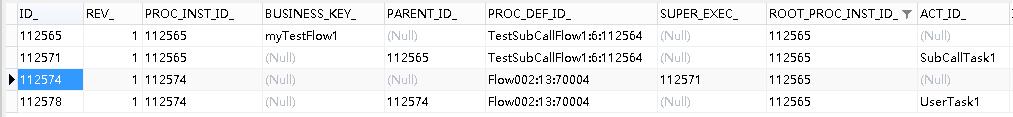

流程实例


流程任务(节点)


流程参数

以下是引自Activiti5用户手册的相关内容：

可以把流程变量传递给子流程，反之亦然。当流程启动的时候，数据会复制给子流程。 在流程结束的时候，数据会复制回主流程。

我们可以使用activiti扩展来简化BPMN标准元素调用：

_dataInputAssociation_和 dataOutputAssociation。

这种简化方式只有在你使用BPMN 2.0标准方式声明流程变量时才会生效。

以下是BPMN的XML片段：

<callActivity id="callSubProcess" calledElement="checkCreditProcess" >
  <extensionElements>
          <activiti:in source="someVariableInMainProcess" target="nameOfVariableInSubProcess" />
          <activiti:out source="someVariableInSubProcss" target="nameOfVariableInMainProcess" />
  </extensionElements>
</callActivity>

也可以使用表达式：

<callActivity id="callSubProcess" calledElement="checkCreditProcess" >
        <extensionElements>
          <activiti:in sourceExpression="${x+5}" target="y" />
          <activiti:out source="${y+5}" target="z" />
        </extensionElements>
</callActivity>

当子流程执行完毕时，最后的结果为：：z = y + 5 = x + 5 + 5。

如果有问题，欢迎指正讨论。
